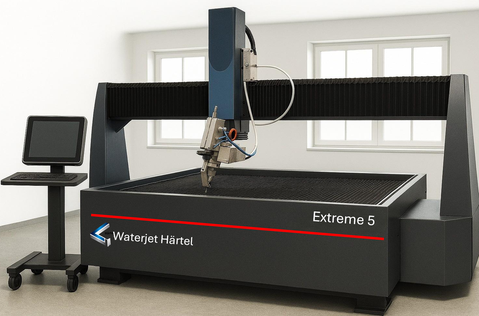

Wasserstrahl-Schneidanlage Hochportal Extreme 5

Die smarte Lösung beim Wasserstrahlschneiden

Baureihe "Hochportal" - Härtel Extreme 5

Waterjet Härtel, Extreme 5, Hochportal, Wasserstrahl-Schneidanlage, 5 Achsen, x-x1-x2-y-z-Achse, dicke Stahlplatten, präzise schneiden, beste Qualität

Leistung für kleine und mittlere Unternehmen

Die Hochportal Wasserstrahl-Schneidanlage Extreme 5 ist speziell für bis 320 mm Materialdicke konzipiert und für komplexe Konturen. Mit einer benutzerfreundlichen Steuerung und robusten Bauweise bietet diese Anlage höchste Präzision und Flexibilität.

Technische Details zur Extreme 5

Eigenschaften Extreme 5
Maximale Materialdicke max. 320 mm
Tischbreite X max. 4.500 mm
Tischlänge Y max. 48.000 mm
Verfahrweg Höhe Z max. 720 mm
++++++++++
Rotationsachse (Dreh-Achse) Standard 20 - 500 mm
Material-Länge 500 - 12.000 mm
Drehzahlbereich Standard 50 - 300 U/min
++++++++++
Bereich der Genauigkeit Mittel (+/- 0,05 mm)
Steuerung P 886 auf Basis WIN 10 / 11
Ferndiagnose Inklusive
Wartungsvertrag Inklusive (siehe Angebot)
Gewährleistung 2 Jahre , Einschicht-Betrieb

weitere Ausstattungsmöglichkeiten

  • Höhensensor (Z-Achse)
  • Kollisionsschutz (X- + Y-Achse)
  • Multi-Achsen-Schneidkopf in +/- 10°
  • Multi-Achsen-Schneidkopf in +/- 45°
  • Multi-Achsen-Schneidkopf in +/- 60°
  • Multi-Achsen-Schneidkopf in +/- 90°
  • mobiles Handrad für die Achsen
  • AREM CNC-Simulation und Berechnung
  • Laser Fixiergeräte
  • Peitsche "Flache Ausführung bis 2,60 m Decke"
  • Drehachse (U-Achse) Rohr und Vierkant-Material
  • Füllbehälter 250 kg Volumen
  • Füllbehälter 1.500 kg Volumen
  • Zyklen-Programm (Vorlagen)
  • Easy 2 Cad Software (dxf/dwg)
  • Igems 3D Vollversion (Mietversion)
  • Hochdruckpumpe HWpump
  • Hochdruckpumpe BFT Ecotron
  • Ekowa Wasseraufbereitungssystem
  • Entschlammungsanlage Abraclean G2
  • HydroRack 1200 Basic (Auffangwanne)
  • zusätzlichen motorisierten Arbeitstisch
  • Laser- Sicherheits-Schranke
Extreme 5U, Wasserstrahlschneidanlage, Stahlplatten, Rohre, schneiden, 5-Achsen, U-Achse

Standard -Ausstattung 5 Achsen Wasserstrahl-Schneidanlagen

So sieht die Standard-Ausstattung unserer 5-Achsen Wasserstrahl-Schneidanlagen aus. Optional ist diese erweiterbar nach ihren Anforderungen.

FAQ - Wasserstrahlschneidanlage Extreme 5

Wie schnell ist eine Wasserstrahlschneidanlage lieferbar?

In der Regel liefern wir Standardanlagen innerhalb von 12 bis 16 Wochen nach Auftragseingang. Sonderlösungen oder individuelle Anpassungen stimmen wir im Zeitplan direkt mit Ihnen ab.

Welche Materialien können geschnitten werden?

Mit unseren Wasserstrahlschneidanlagen lassen sich nahezu alle Materialien schneiden – darunter Stahl, Edelstahl, Aluminium, Kunststoffe, Glas, Stein, Keramik und viele Verbundwerkstoffe.

Online Beratung sind auch möglich?

Ja. Klassisch per Telefon, Video-Konferenz (Teams u.s.w)

Gibt es eine Einweisung oder Schulung für die Bedienung?

Ja, jede ausgelieferte Anlage beinhaltet eine ausführliche Einweisung vor Ort durch unser Fachpersonal. Oder auch Schulungen in unserem Werk. Zudem erhalten Sie umfangreiche Unterlagen und auf Wunsch weiterführende Schulungen.

Wie läuft der Service und die Ersatzteilversorgung ab?

Unser Serviceteam steht Ihnen deutschlandweit zur Verfügung. Ersatzteile sind in der Regel kurzfristig ab Lager lieferbar, sodass Ausfallzeiten auf ein Minimum reduziert werden.

Welche Finanzierungsmöglichkeiten gibt es?

Wir bieten Ihnen flexible Finanzierungslösungen und Leasingmodelle an. Gerne erstellen wir Ihnen ein individuelles Angebot in Zusammenarbeit mit unseren Finanzierungspartnern. In Deutschland und Euro umsetzbar.

Die Gewährleistung ist wie lang?

Auf unsere eigenen Produkte, Wasserstrahlschneidanlagen, Hochdruckpumpen, Abraclean G2 können wir 24 Monate Gewährleistung geben.

Wasserstrahl-Schneidanlage Extreme 5
