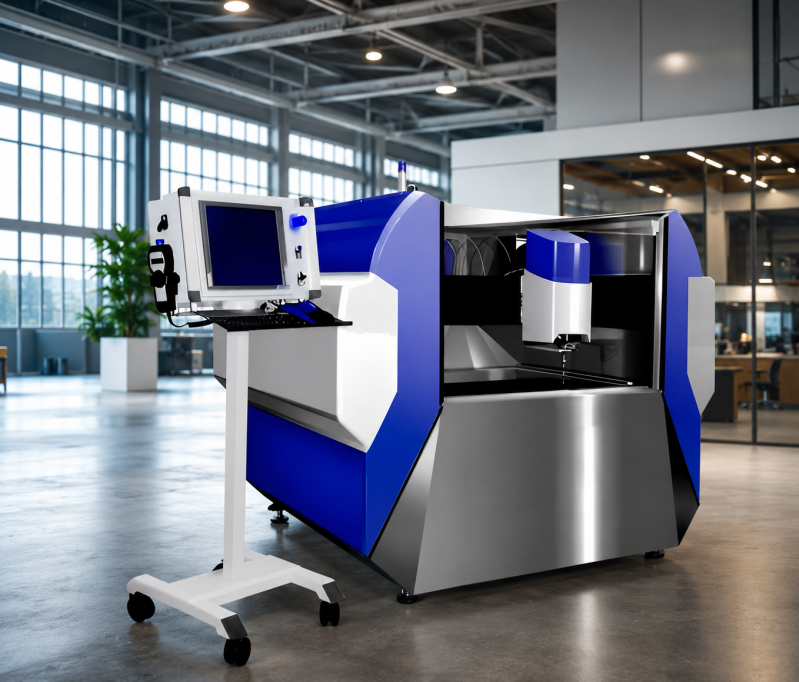

Wasserstrahl-Schneidanlage Compact Micro 3

Bei geringem Platzbedarf trotzdem Präzisions-Wasserstrahlschneiden

Die Compact Micro 3 von Waterjet Härtel, ist speziell für kleine und mittel-ständische Unternehmen konzipiert, die mit absoluter Genauigkeit (ym) arbeiten müssen. Antriebssystem mit elektromagnetischen Führungen ermöglichen bis zu 90 m Verfahr-Geschwindigkeit.

Technische Eckdaten zur Compact Micro 3

1.000 bis 2.000 mm

Tischbreite X

1.000 bis 2.000 mm

Tischlänge Y

bis 300 mm

Verfahrweg Z

bis +/- 0,007 mm

Genauigkeitsbereich

3-Achsen

Anzahl der Schneidachsen

Technische Details zur Compact Mirco 3

Eigenschaften Compact Micro 3
Maximale Materialdicke max. 62 mm / Opt. 102 mm
Tischbreite X max. 1.000 - 1.500 mm
Tischlänge Y max. 1.000 - 1.500 mm
Verfahrweg Höhe Z max. 300 mm
Bereich der Genauigkeit Sehr Fein (+/- 0,007 mm)
Steuerung P 886 auf Basis WIN 10 / 11
Ferndiagnose Inklusive
Wartungsvertrag Inklusive (siehe Angebot)
Gewährleistung 2 Jahre , Einschicht-Betrieb

weitere Ausstattungsmöglichkeiten

  • Höhensensor (Z-Achse)

  • Kollisionsschutz (X- + Y-Achse)

  • mobiles Handrad für die Achsen

  • AREM CNC-Simulation und Berechnung

  • Laser Fixiergeräte

  • Peitsche "Flache Ausführung bis 2,60 m Decke"

  • Füllbehälter 250 kg Volumen

  • Füllbehälter 1.500 kg Volumen

  • Zyklen-Programm (Vorlagen)

  • Easy 2 Cad Software (dxf/dwg)

  • Igems 2D Vollversion (Mietversion)

  • Hochdruckpumpe HWpump

  • Hochdruckpumpe BFT Ecotron

  • Entschlammungsanlage Abraclean G2

  • HydroRack 1200 Basic (Auffangwanne)

  • Laser- Sicherheits-Schranke

Abgestimmtes Gesamtsystem

Compact Micro 3 - Mehr als nur die kompakte Schneidanlage

Eine wirtschaftliche Wasserstrahlproduktion entsteht aus dem Zusammenspiel von Maschine, Hochdrucktechnik, Abrasivversorgung, Wasserqualität, Software und Service.

Compact Micro 3

Maschinengröße und Ausstattung passend zu Bauteilen und Produktionsziel.

HWpump mit Concerter

Auf Wunsch als abgestimmtes Härtel-Hochdrucksystem für die Anwendung.

Abrasiv-Versorgung

Abra-System 250 für den Einschichtbetrieb oder 1500 für höhere Auslastung.

Service und Diagnose

Ferndiagnose, Wartungskonzept und persönliche technische Betreuung.

P886-Steuerung

Unsere Steuerung P886 ist eine leicht zu bedienende Steuerung. Man wird praktisch (Bild und Text)durchs Menue geführt. Fernwartung um ihnen sofort per Internet und Telefon, Teams zu helfen. Inklusive wählbares Petriebssystem WIN 8, 10 oder 11.

Portal und Führungen

Unsere Führungen für das Portal / Brücke sind robust und für Leistung sowie Präsision ausgelegt.

Konfigurierbare Ausstattung

Was Ihre Produktion wirklich benötigt

Die Auswahl erfolgt nach Anwendung – nicht nach einer möglichst langen Optionsliste.

Höhensensor für die Z-Achse 2ten Schneidkopf normales Schneiden mobiles Handrad
CNC-Simulation und Berechnung Laser-Fixiergeräte flache Ausführung Peitsche für Hallen bis 2,60 m
Zyklen Programm für schnelles programmieren Rotationsachse für Rohre und Vierkantprofile Druckluftreinigen mit 10 m Schlauch
IGEMS 2D Software mit Nessting 1 + 2 Wasseraufbereitung Ekowa Lasersicherheitsschranke
Hochdruckpumpe 11kW bis 37 kW Füllbehälter Abrasiv Material 250 oder 1.000 kg Abraclean G2 oder G3 Entschlammung

Investitionsicherheit

Klarheit vor  dem Angebot

Wir klären Anwendung, Bauteile, Auslastung und Systemgrenzen, bevor die Anlage konfiguriert wird.

2 Jahre

Gewährleistung im Einschichtbetrieb

1 - 3 Schichten

Abrasiv Versorgung anpassbar

inklusive Höhensensor

Um Schäden vorzubeugen, die bei versehentlichen Tippfehler passieren kann.

Entschlammungsanlage

Wir empfehlen dann unsere mobiles Sytem mit staker Saugleistung.

Projekt besprechen

Passt die Compact Micro 3 zu Ihrer Produktion?

Beschreiben Sie uns Material, Bauteilgröße und geplante Auslastung. Wir prüfen gemeinsam, welche Tischgröße, Hochdruckpumpe und Ausstattung technisch und wirtschaftlich sinnvoll sind.#

Auch möglich: Testschnitt, Beratungstermin, Leasing- oder Finanzierungsprüfung.
