Compact Easy 0606 die Wasserstrahlschneidanlage für gelegentliche Einsätze.

alt="Compact Easy 0606 die Wasserstrahlschneidanlage für gelegntliche Einsätze."

Ähnlich unserer bewährten Compact Cut 0606 punktet dieses Modell durch seine besonders platzsparende Bauform. Hochwertige Materialien und eine robuste Maschinenkonstruktion garantieren Langlebigkeit sowie herausragende Stabilität bei jedem Schneidvorgang

Kompaktes Design und solide Bauweise - Compact Easy 0606

Maximale Schneidleistung auf minimaler Stellfläche: Die Compact Easy 0606 vereint erstklassige Verarbeitungsqualität, intuitive Bedienung und ein unschlagbares Preis-Leistungs-Verhältnis. Entwickelt für Werkstätten, Prototypenbau und gelegentlichen Einsatz für kleine Unternehmen ohne Fremdfertigung, die kompromisslose Präzision schätzen.

Compact Easy 0606 - Technische Daten

Eigenschaften Compact Easy 0606 2D
Maximale Materialdicke max. 62 mm
Tischbreite X max. 600 mm
Tischlänge Y max. 600 mm
Verfahrweg Höhe Z max. 150 mm
Eilgang 6 m/min
Bereich der Genauigkeit +/- 0,05 mm
Wiederhol Genauigkeit +/- 0,1 mm
Positions Genauigkeit +/- 0,03 mm
Steuerung IGEMS CNC Software
Ferndiagnose Inklusive
Wartungsvertrag Exklusive (siehe Angebot)

Einfache Bedienung und präzise Ergebnisse

Schnelle Rüstzeiten und eine unkomplizierte Handhabung machen die Compact Easy 1010 zur idealen Lösung für Einzelanfertigungen sowie Kleinserien. Verlassen Sie sich auf bewährte Ingenieurskunst, maximale Schnittpräzision und unseren zuverlässigen Kundendienst über den gesamten Lebenszyklus Ihrer Anlage.

Ausstattung der Compact Easy 0606

  • Höhensensor (Z-Achse)

  • mobiles Handrad für die Achsen"

  • Füllbehälter 250 kg / 1000 kg

  • Igems CNC Aoftware

  • Igems 2D Vollversion (Mietversion)

  • Hochdruckpumpe 11 kW / 22 kW / 37 kW

  • Entschlammungsanlage Abraclean G2

  • HydroRack 1200 Basic (Auffangwanne)

Compact Easy 0606 und die Highlights

  • durch die geschlossene Kabine, bis zu 40% weniger Gerausche



  • geringer Platzbedarf, durch kompakte Bauweise
  • Sehr gut geeignet für Unternehmen ohne Fremdfertigung.
  • Hochdruckpumpe inklusive
  • Ferndiagnose System
alt="durch die geschlossene Kabine, bis zu 40% weniger Gerausche bei der Compact easy 0606 und Compact easy 1010"

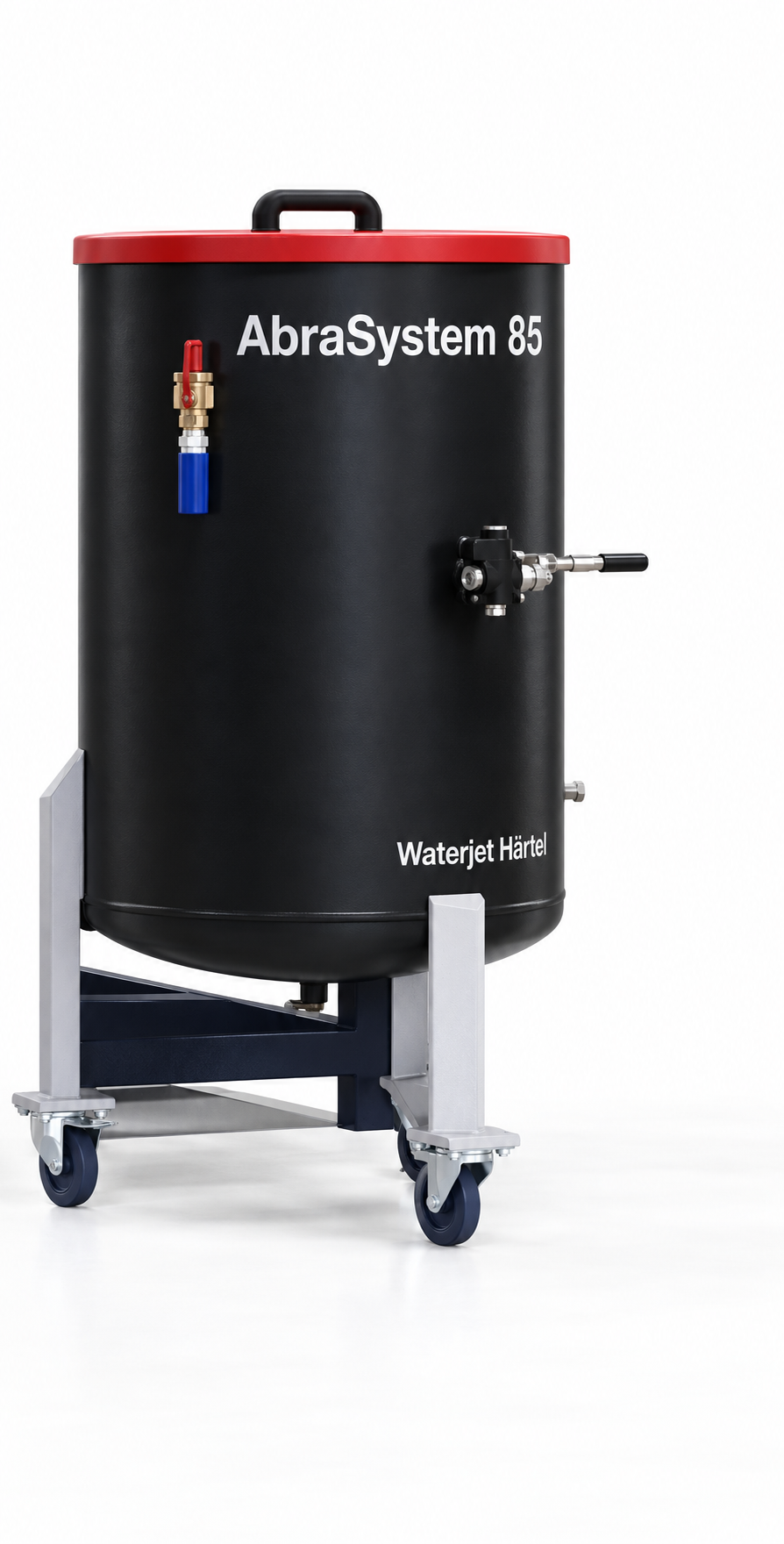

Compact Easy 0606 und Füllbehälter AbrasSystem 85

Alt="Garnet Füllbehälter AbraSystem 85"

Der Abrasiv Mittel Behälter AbraSystem 86ist eine wesentliche Hilfskomponente von Wasserstrahlschneidanlagen, die darauf ausgelegt ist, das Hauptsystem kontinuierlich und stabil mit Abrasiv Mittel zu versorgen. Mit einem Fassungsvermögen von bis zu 200 kg eignet er sich für Anwendungen mit mittlerer

bis hoher Auslastung – etwa in der Metall- und Steinbearbeitung – und ermöglicht einen mehrstündigen, unterbrechungsfreien Betrieb ohne häufige Stillstände zum Nachfüllen. Dies minimiert Schnittabweichungen sowie Probleme durch Unterbrechungen der Abrasivmittelzufuhr, steigert die Produktionseffizienz erheblich und gewährleistet industrielle Anwender eine zuverlässige und kontinuierliche Fertigung.

Automatischer Garnet-Füllmittelbehälter

Luftdruck                     0,2–0,3 MPA

Kapazität                     200 kg

Abmessungen            750 mm * 1300 mm

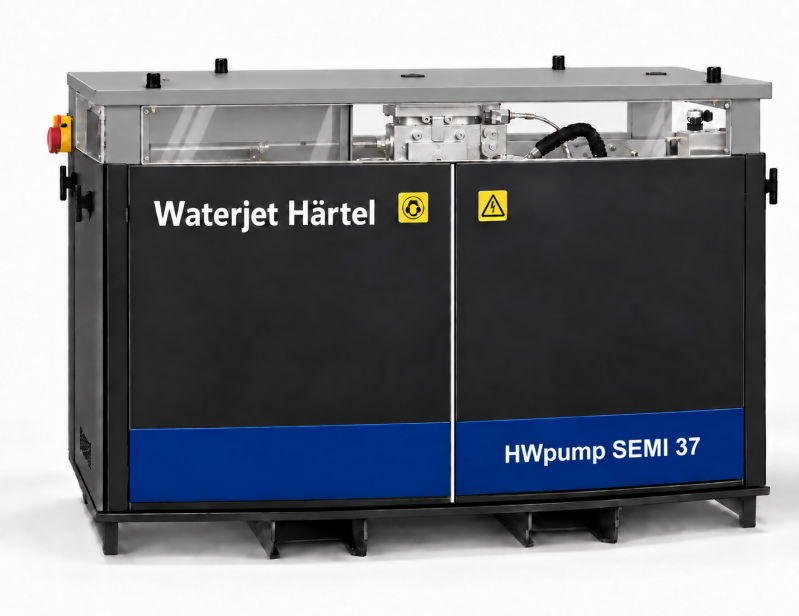

Compact Easy 0606 und HWpump Semi 37

Die HWpump SEMI 37 ist das leistungsstarke Herz Ihrer Wasserstrahlschneidanlage. Mit 37 kW Antriebsleistung und einem Hochdruck von bis zu 4.200 bar liefert sie die Basis für präzise Schnitte, hohe Schnittgeschwindigkeiten und zuverlässige Fertigungsprozesse.

Ein unabhängiger, luftgekühlter Kreislauf und eine auf gleichmäßige Druckversorgung ausgelegte Konstruktion unterstützen einen effizienten Betrieb. Die stabile Hochdruckversorgung ermöglicht konstante Schneidergebnisse bei unterschiedlichsten Materialien.

Optimierte Kernkomponenten sind auf lange Standzeiten und reduzierten Verschleiß ausgelegt. Das unterstützt eine hohe Anlagenverfügbarkeit und hilft, Wartungs- und Betriebskosten zu senken.

Ihre Vorteile auf einen Blick:

  • Leistungsstark: 37 kW Antriebsleistung und bis zu 4.200 bar Hochdruck.

  • Präzise: Gleichmäßige Druckversorgung für konstante Schnittergebnisse.

  • Effizient: Durchdachtes Kühlkonzept mit unabhängigem, luftgekühltem Kreislauf.

  • Wirtschaftlich: Optimierte Komponenten für lange Standzeiten und geringeren Verschleiß.

HWpump SEMI 37 von Waterjet Härtel – zuverlässige Hochdrucktechnik für Ihre Fertigung.

Alt=" Hochdruckpumpe HWpump Semi 37, mit 37 kW Motorleistung"
  • Abbau des Hochdrucks bei Not-Aus drücken
  • Öl-Luft Kühlsystem
  • Nenndruck
  • Arbeitsdruck
  • Hauptmotorleistung
  • Maximale Hubzahl
  • Spezifikation der Hochdruckwasserleitung
  • Max. Düsendurchmesse
  • Übersetzungsverhältnis
  • Druckerzeugungsverfahren

Hydraulischer Druckübersetzer
Max. Ölpumpendruck
Max. Fördermenge der Ölpumpe
Max. Fördervolumenstrom
Gewicht
Abmessungen (L x B x H)

  • 4200 bar420 MPa (60.000 psi)
  • 500 - 3800 bar, 50–380 MPa (7.200–55.000 psi)
  • 37 kW (50 PS)
  • 92 Hübe/min
  • Φ 3/8"
  • 0,3 mm
  • 1:20



  • 31 MPa
  • 119 l/min
  • 3,7 l/min
  • 1,25 t
  • 1900 mm x 1350 mm x 1100 mm
