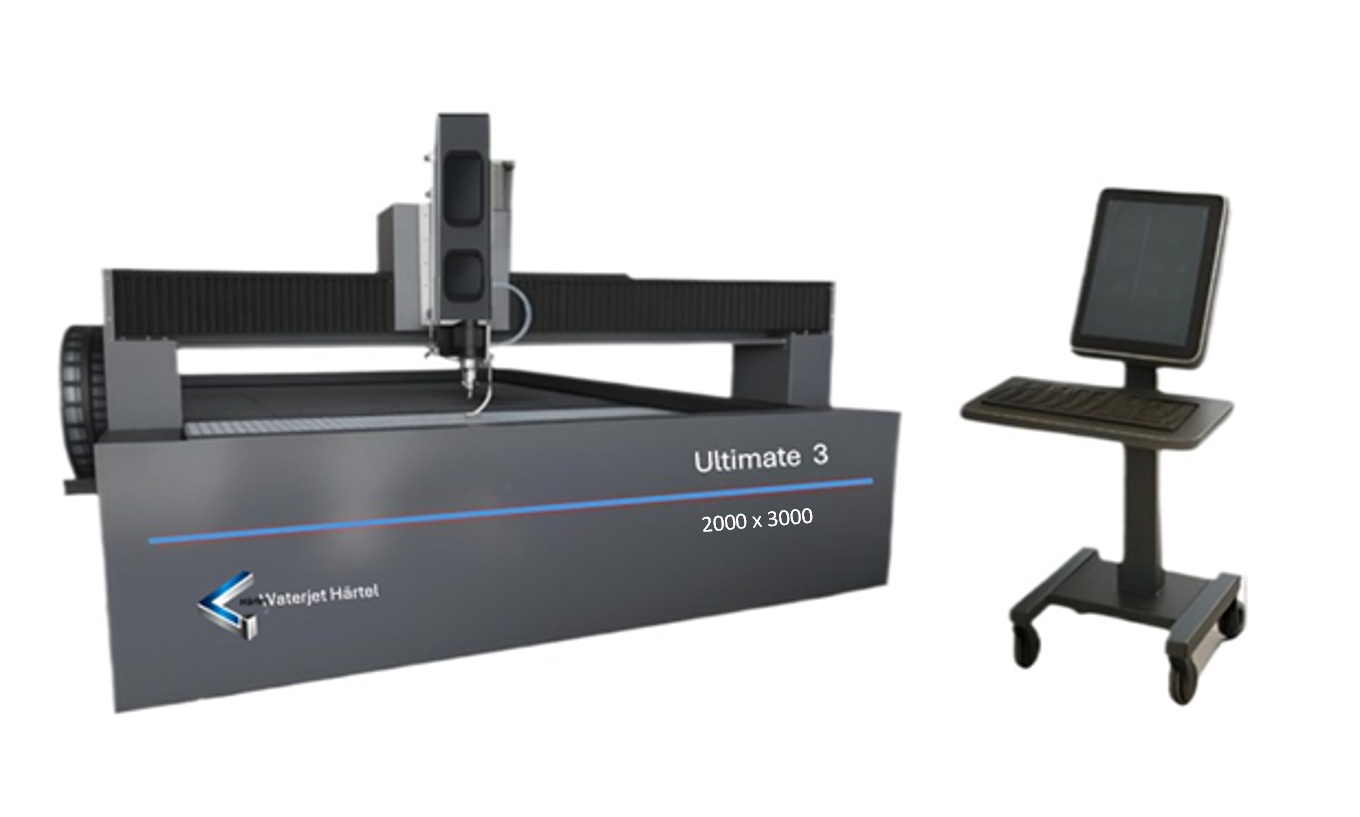

Wasserstrahl-Schneidanlage Ultimate 3 mit Zero-Twist-Präzision

Die Ultimate 3 ist eine leistungsstarke 2D- 3-Achsen) Wasserstrahlschneidanlage mit Zero-Twist-Präzision für Industrie und anspruchsvolle KMU, die hohe Präzision, stabile Schweißbaugruppen und zuverlässigen Dauerbetrieb benötigen. Mit europäischer Fertigung, Wartungsvertrag und hochwertiger HD-Pumpe ist die Ultimate 3 ideal für Metallbau, Maschinenbau, Stahlbau und Lohnfertigung.

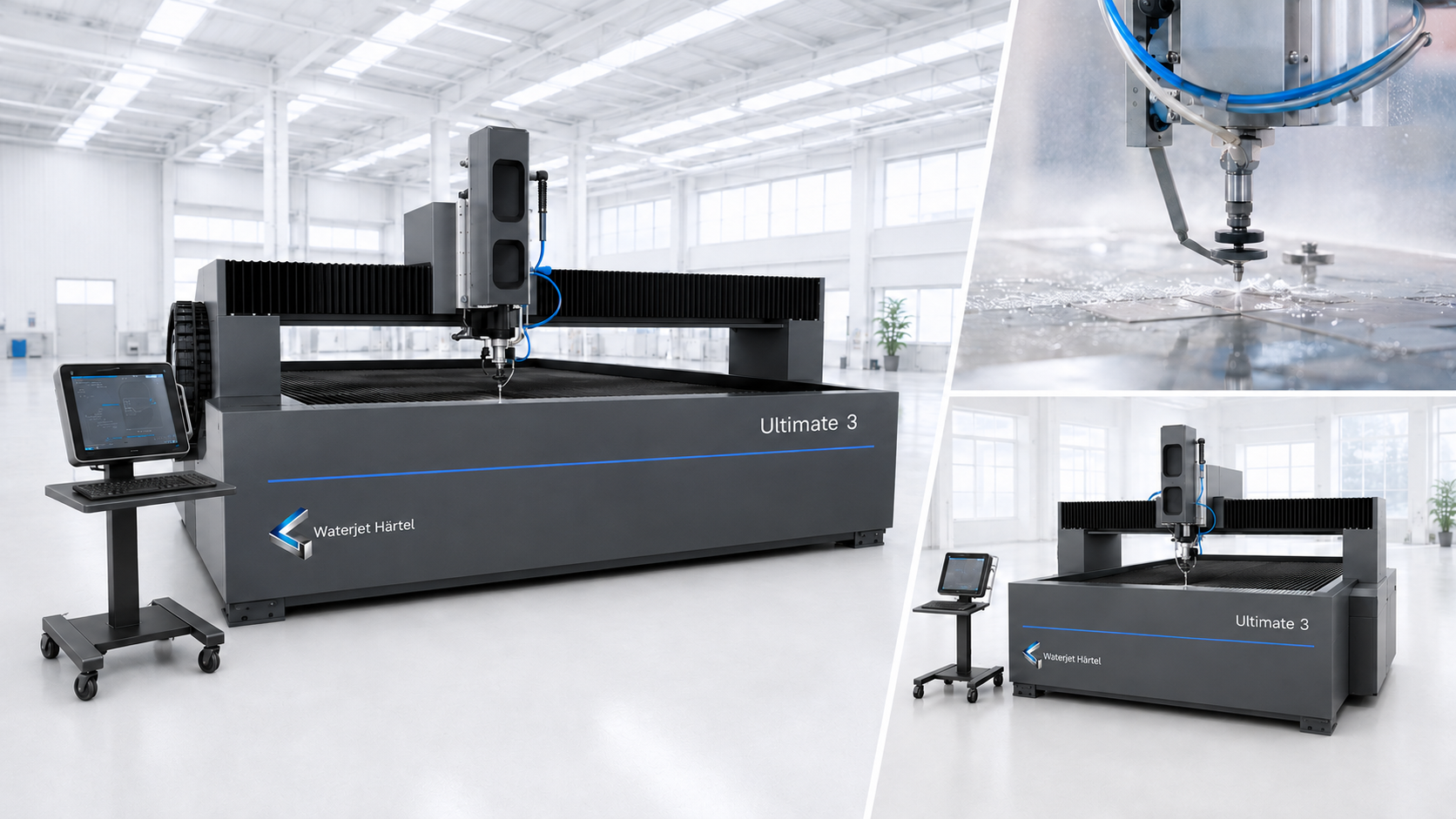

Waterjet Härtel, Ultimate 3, 3 Achsen, Wasserstrahl-Schneidanlage, x-y-z-Achse, Universal Wasserstrahlschneiden, Deutschland

Die ultimative Lösung in 3-Achsen beim Wasserstrahlschneiden

Baureihe "Standard" - Härtel Ultimate 3

Ultimativ für kleine und mittlere Unternehmen

Die Ultimate 3 ist eine ultimative Lösung für kleine und mittel-ständische Unternehmen. Konzipiert als eine effiziente und leicht zu bedienende Wasserstrahlschneidanlage. Mit einer hauseigenen, benutzerfreundlichen Steuerung und kompakten Bauweise bietet diese Anlage höchste Präzision und Flexibilität für unterschiedlichste Anwendungen.

Die Zero-Twist-Konstruktion bei er Ultimate 3 reduziert Verwindungen und unterstützt gleichmäßige, präzise Bewegungen des Schneidkopfes. Für zuverlässige Schnittqualität im täglichen Einsatz.

Ultimate 3 - Präzision beginnt mit einer stabilen Konstruktion

Die Zero-Twist-Konstruktion bei er Ultimate 3 reduziert Verwindungen und unterstützt gleichmäßige, präzise Bewegungen des Schneidkopfes. Für zuverlässige Schnittqualität im täglichen Einsatz.

Technische Spezifikationen zur Ultimate 3

Eigenschaften Ultimate 3
Maximale Materialdicke max. 254 mm
Tischbreite X max. 3.000 mm
Tischlänge Y max. 12.000 mm
Verfahrweg Höhe Z max. 300 mm
++++++++++
Rotationsachse (Option)
Rotationsachse (Dreh-Achse) Standard 20 - 500 mm
Material-Länge 500 - 12.000 mm
Drehzahlbereich Standard 50 - 500 U/min
++++++++++
Bereich der Genauigkeit Fein (+/- 0,03 mm)
Steuerung P 886 auf Basis WIN 10 / 11
Ferndiagnose Inklusive
Wartungsvertrag Inklusive (siehe Angebot)
Gewährleistung 2 Jahre , Einschicht-Betrieb
Achsen einer Wasserstrahlschneidanlage, X-Achse, Y-Achse, Z-Achse, Waterjet, Härtel

weitere Ausstattungsmöglichkeiten

  • Höhensensor (Z-Achse)

  • Kollisionsschutz (X- + Y-Achse)

  • mobiles Handrad für die Achsen

  • AREM CNC-Simulation und Berechnung

  • Laser Fixiergeräte

  • Peitsche "Flache Ausführung bis 2,60 m Decke"

  • Füllbehälter 250 kg Volumen

  • Füllbehälter 1.500 kg Volumen

  • Zyklen-Programm (Vorlagen)

  • Easy 2 Cad Software (dxf/dwg)

  • Igems 2D Vollversion (Mietversion)

  • Rotations-Achse zum Bohre, Vierkant schneiden

  • Hochdruckpumpe HWpump

  • Hochdruckpumpe BFT Ecotron

  • Entschlammungsanlage Abraclean G2

  • HydroRack 1200 Basic (Auffangwanne)

  • Laser- Sicherheits-Schranke

Sie planen aktuell oder in den nächsten 6–12 Monaten die Anschaffung einer Wasserstrahl-Schneidanlage für Ihren Betrieb?

Dann klären wir gemeinsam, ob die Ultimate 3 für Ihre Anwendungen technisch und wirtschaftlich die richtige Lösung ist

• typische Materialdicken und Schnittanforderungen
• geeignete Tischgröße und Anzahl der Achsen
• passende Hochdruckpumpe für Ihren Bedarf

Technische Ausstattung und Zubehör der Ultimate 3

So könnte die Standard-Ausstattung ihrer Wasserstrahlschneidanlage aussehen. Der Füllbehälter variiert je nach Anforderung. Füllbehälter Abra-System 250 oder optional Abra System 1500.

Steuerung P886

Unsere Steuerung P886 ist eine leicht zu bedienende Steuerung. Man wird praktisch (Bild und Text)durchs Menue geführt. Fernwartung um ihnen sofort per Internet und Telefon, Teams zu helfen. Inklusive wählbares Petriebssystem WIN 8, 10 oder 11.



Mehr infos hier

Zyklen-Programm

Das Zyklen-Programm vereinfacht es ihnen, mal eben einen Flansch mit Bohrungen zu fertigen. Oder andere Teile die Sie nur noch bemaßen müssen. Machen Sie sich die Arbeit leichter.

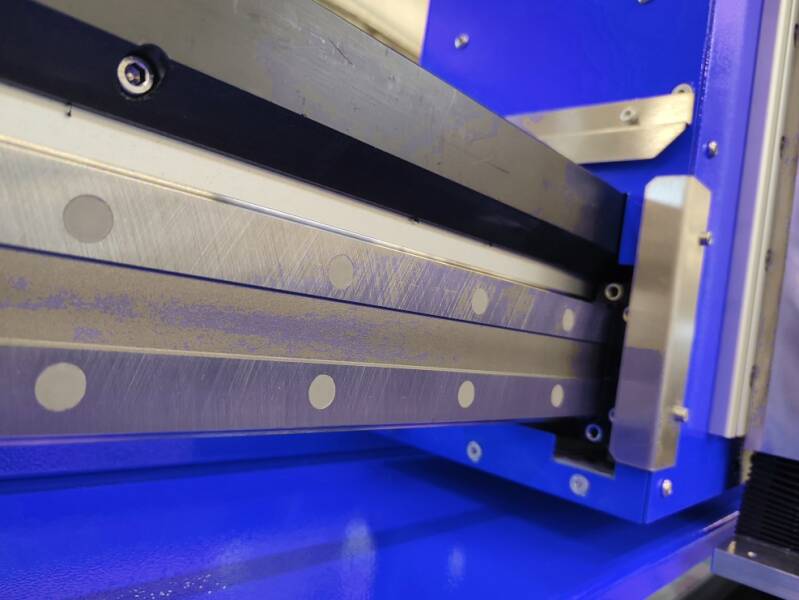

Führungen Portal / Brücke

Unsere Führungen für das Portal / Brücke sind robust und für Leistung sowie Präsision ausgelegt.

Schaltschrank

Der Schaltschrank ist rückseitig in der Wasserstrahl-Schneidanlage integriert. Sehr gut zugänglich und Innen gut strukturiiert. Also kurz gesagt, übersichtich und leicht bedienbar.

Wählbares Zubehör der Ultimate 3

Abra-System 250

Füllbehälter für Garnet, mit einem Fassungsvermögen von 250 kg. Top geeignet für Unternehmen die im 1-Schichtbetrieb arbeiten. Da liegt ihr Verbrauch circa bei 260 - 350 gr abrasives Material pro Minute. Bei 300 gr. und 8 Std benötigen Sie 144 kg Garnet und 250 kg bevorratet das System.

Abra-System 1500

Füllbehälter für Garnet, mit einem Fassungsvermögen von 1500 kg. Top geeignet für Unternehmen die im 2 bis 3-Schichtbetrieb arbeiten. Da liegt ihr Verbrauch circa bei 260 - 350 gr abrasives Material pro Minute. Bei 300 gr. und 16 Std benötigen Sie 288 kg Garnet und 1500 kg bevorratet das System.

Abraclean G2

Abraclean G2 ist ein Top Schlammabsaugsystem. Extrem leistungsstark mit 8 bar Druckluft und 330 l/min Saugleistung. Sie kann Nass und trocken Saugen. Hergestellt in Deutschland.

Mehr infos hier

Ekowa Compact

Ekowa ist ein System welches ihr Leitungswasser für die Hochdruckpumpe optimiert. Damit diese eine hohe Einsatzbereitschaft bietet und somit auch die Wartungsintervalle sich verlängern. Was ihre Produktivität verlängert.

Mehr infos hier

Ultimate 3 - Ihr Individuelles Angebot anfordern

Interessiert an der Ultimate 3? Füllen Sie das Formular aus, und wir erstellen Ihnen ein maßgeschneidertes Angebot.
