Wasserstrahl-Schneidanlage Hochportal Extreme 3

Die smarte Lösung beim Wasserstrahlschneiden

Baureihe "Hochportal" - Härtel Extreme 3

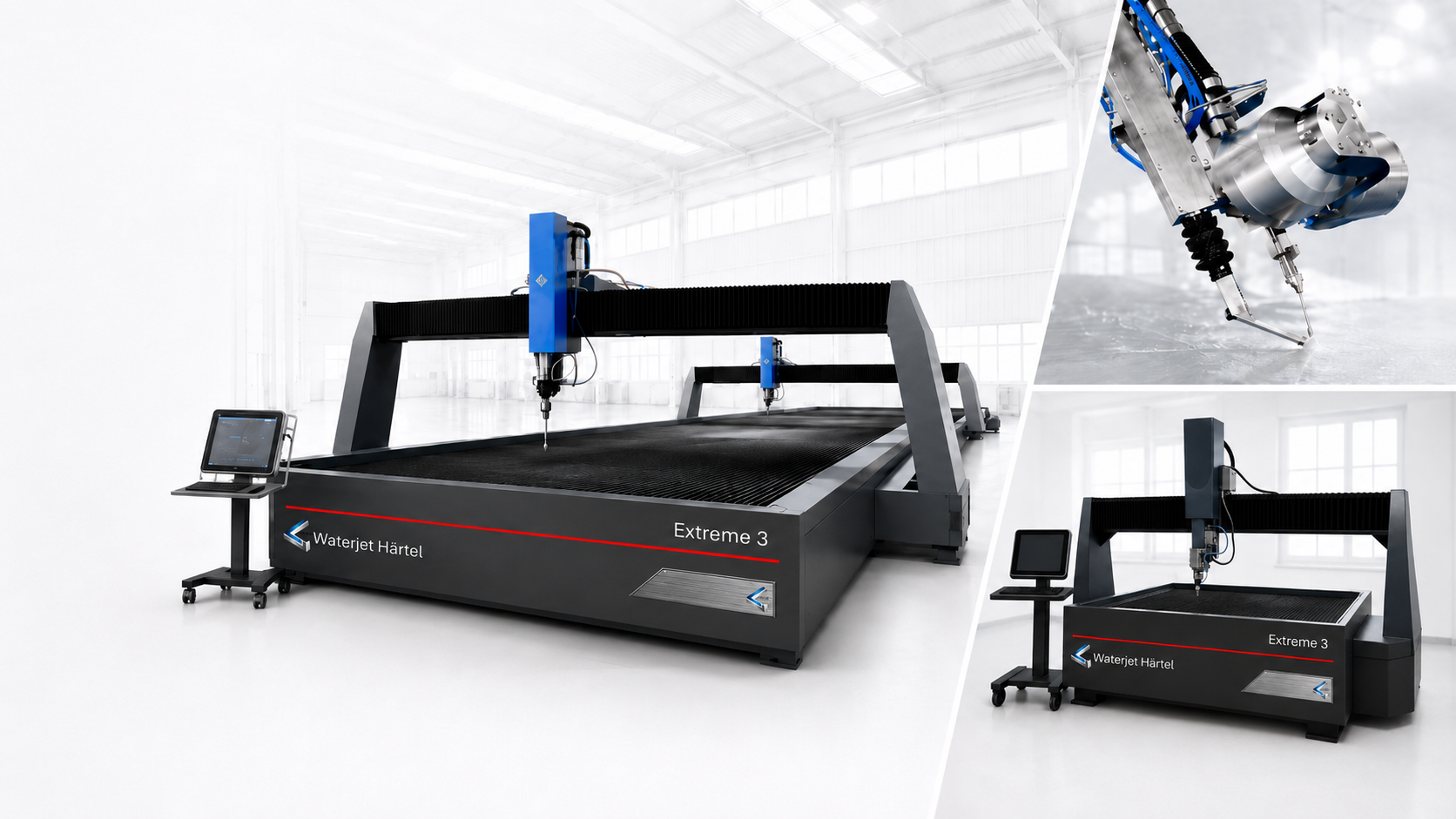

Waterjet Härtel, Extreme 3, Hochportal, Wasserstrahl-Schneidanlage, 3 Achsen, x-y-z-Achse, dicke Stahlplatten, präzise schneiden, optional, Rohre schneiden

Leistung für kleine und mittlere Unternehmen

Die Hochportal Extreme 3 ist speziell für Materialien bis 320 mm Stärke konzipiert. Unternehmen die den Wert auf eine robuste und leicht zu bedienende Wasserstrahlschneidanlage legen. Mit einer benutzerfreundlichen Steuerung und kompakten Bauweise bietet diese Anlage höchste Präzision und Flexibilität für unterschiedlichste Anwendungen.

Technische Details zur Extreme 3

Eigenschaften Extreme 3
Maximale Materialdicke max. 320 mm
Tischbreite X max. 4.500 mm
Tischlänge Y max. 48.000 mm
Verfahrweg Höhe Z 300 - 720 mm
+++++ Option +++++
Rotationsachse (Dreh-Achse) Standard 20 - 500 mm
Material-Länge 500 - 12.000 mm (Standard)
Drehzahlbereich Standard 50 - 300 U/min
++++++++++
Bereich der Genauigkeit Mittel / Fein (+/- 0,05 / +/- 0,03 mm)
Steuerung P 886 auf Basis WIN 10 / 11
Ferndiagnose Inklusive
Wartungsvertrag Inklusive (siehe Angebot)
Gewährleistung 2 Jahre , Einschicht-Betrieb

weitere Ausstattungsmöglichkeiten

  • Höhensensor (Z-Achse)

  • Kollisionsschutz (X- + Y-Achse)

  • mobiles Handrad für die Achsen

  • AREM CNC-Simulation und Berechnung

  • Laser Fixiergeräte

  • Peitsche "Flache Ausführung bis 2,60 m Decke"
  • Füllbehälter 1.500 kg Volumen

  • Zyklen-Programm (Vorlagen)

  • Easy 2 Cad Software (dxf/dwg)

  • Igems 2D Vollversion (Mietversion)

  • Hochdruckpumpe HWpump

  • Hochdruckpumpe BFT Ecotron

  • Hochdruckpumpe BFT Servotron

  • Entschlammungsanlage Abraclean G2

  • HydroRack 1200 Basic (Auffangwanne)

  • Laser- Sicherheits-Schranke

Extreme 3 U, Wasserstrahlschneidanlage, Stahlplatten, Rohre, schneiden

Standardausstattung und Zubehör der 3 Achsen Schneidanlagen

So könnte die Standardausstattung ihrer Wasserstrahl-Schneidanlage aussehen. Der Füllbehälter variiert je nach Anforderung. Füllbehälter Abra-System 250 oder optional Abra System 1500.

Steuerung P886

Unsere Steuerung P886 ist eine leicht zu bedienende Steuerung. Man wird praktisch (Bild und Text)durchs Menue geführt. Fernwartung um ihnen sofort per Internet und Telefon, Teams zu helfen. Inklusive wählbares Petriebssystem WIN 8, 10 oder 11.



Mehr infos hier

Zyklen-Programm, für, wasserstrahlschneidanlage, kurzfristige Fertigung,

Zyklen-Programm

Das Zyklen-Programm vereinfacht es ihnen, mal eben einen Flansch mit Bohrungen zu fertigen. Oder andere Teile die Sie nur noch bemaßen müssen. Machen Sie sich die Arbeit leichter.

rechte, linke, Führung, Portal, Brücke von einer Wasserstrahlschneidanlage,, Waterjet Härtel

Führungen Portal / Brücke

Unsere Führungen für das Portal / Brücke sind robust und für Leistung sowie Präsision ausgelegt.

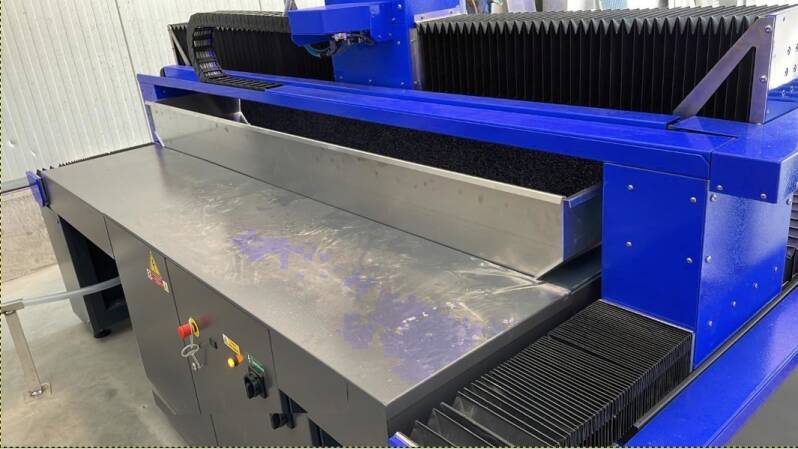

Schaltschrank, wasserstrahlschneidanlage, integriert, rückseitig, leicht bedienbar

Schaltschrank

Der Schaltschrank ist rückseitig in der Wasserstrahl-Schneidanlage integriert. Sehr gut zugänglich und Innen gut strukturiiert. Also kurz gesagt, übersichtich und leicht bedienbar.

Abra-System 250

Füllbehälter für Garnet, mit einem Fassungsvermögen von 250 kg. Top geeignet für Unternehmen die im 1-Schichtbetrieb arbeiten. Da liegt ihr Verbrauch circa bei 260 - 350 gr abrasives Material pro Minute. Bei 300 gr. und 8 Std benötigen Sie 144 kg Garnet und 250 kg bevorratet das System.

Abra-System 1500

Füllbehälter für Garnet, mit einem Fassungsvermögen von 1500 kg. Top geeignet für Unternehmen die im 2 bis 3-Schichtbetrieb arbeiten. Da liegt ihr Verbrauch circa bei 260 - 350 gr abrasives Material pro Minute. Bei 300 gr. und 16 Std benötigen Sie 288 kg Garnet und 1500 kg bevorratet das System.

Abraclean G2

Abraclean G2 ist ein Top Schlammabsaugsystem. Extrem leistungsstark mit 8 bar Druckluft und 330 l/min Saugleistung. Sie kann Nass und trocken Saugen. Hergestellt in Deutschland.

Mehr infos hier

Ekowa Compact

Ekowa ist ein System welches ihr Leitungswasser für die Hochdruckpumpe optimiert. Damit diese eine hohe Einsatzbereitschaft bietet und somit auch die Wartungsintervalle sich verlängern. Was ihre Produktivität verlängert.

Mehr infos hier

FAQ - Wasserstrahlschneidanlage Extreme 3

Wie schnell ist eine Wasserstrahlschneidanlage lieferbar?

In der Regel liefern wir Standardanlagen innerhalb von 12 bis 16 Wochen nach Auftragseingang. Sonderlösungen oder individuelle Anpassungen stimmen wir im Zeitplan direkt mit Ihnen ab.

Welche Materialien können geschnitten werden?

Mit unseren Wasserstrahlschneidanlagen lassen sich nahezu alle Materialien schneiden – darunter Stahl, Edelstahl, Aluminium, Kunststoffe, Glas, Stein, Keramik und viele Verbundwerkstoffe.

Online Beratung sind auch möglich?

Ja. Klassisch per Telefon, Video-Konferenz (Teams u.s.w)

Gibt es eine Einweisung oder Schulung für die Bedienung?

Ja, jede ausgelieferte Anlage beinhaltet eine ausführliche Einweisung vor Ort durch unser Fachpersonal. Oder auch Schulungen in unserem Werk. Zudem erhalten Sie umfangreiche Unterlagen und auf Wunsch weiterführende Schulungen.

Wie läuft der Service und die Ersatzteilversorgung ab?

Unser Serviceteam steht Ihnen deutschlandweit zur Verfügung. Ersatzteile sind in der Regel kurzfristig ab Lager lieferbar, sodass Ausfallzeiten auf ein Minimum reduziert werden.

Welche Finanzierungsmöglichkeiten gibt es?

Wir bieten Ihnen flexible Finanzierungslösungen und Leasingmodelle an. Gerne erstellen wir Ihnen ein individuelles Angebot in Zusammenarbeit mit unseren Finanzierungspartnern. In Deutschland und Euro umsetzbar.

Die Gewährleistung ist wie lang?

Auf unsere eigenen Produkte, Wasserstrahlschneidanlagen, Hochdruckpumpen, Abraclean G2 können wir 24 Monate Gewährleistung geben.
